家有电热水器 却不知电热水器内部结构及工作原理?

　　俗话说，擒贼先擒王，虽然今天小编不是要分享抓贼，但也是差不多道理的电热水器知识。若消费者对电热水器的内部及各种结构有了基本了解，在电热水器出现小故障或小插曲时，也许可无需热水器维修师傅即可自行检查或修理。下面，一起来认识下电热水器的内部结构及其工作原理吧!

　　一、电热水器的架构原理

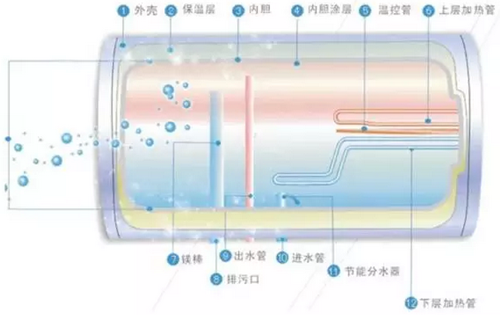

　　1、电热水器产品结构简图：

　　2、电热水器产品工作原理：

　　储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。当内胆内水温降低到某一温度时，电热管再次通电加热,这种状态循环往复，以便电热水器始终有热水可用。

　　二、电热水器主要可分为水路和电路两部分

　　1、水路部分：

　　进水通过安全阀单向(只能进水，不能出水)进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在此处，所以出水总是热的，要使热水流出，必须进入冷水，增加内胆内水压，热水才能被挤流出。关闭进水口，即使内胆存满热水也不会流出。流出的高温热水，通过调节混水阀，使之出水温度适合使用要求。

　　2、电路部分：

　　电路的主要作用是对冷水加热至设定温度。电热水器的加热通过电热管来进行，温度的设定则通过调节温控器进行，电热水器将电能转换成热能，传给被加热的媒体(水)，水达到预定温度时，温控器会自动断电，停止加热。一段时间后，当水温比设定温度下降5℃左右时，温控器会重新工作，继续恢复加热至设定温度，如此反复工作。

　　三、电热水器零部件工作原理

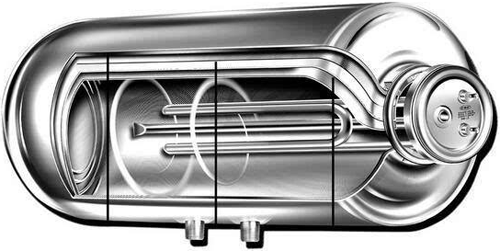

　　1.内胆：

　　内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。

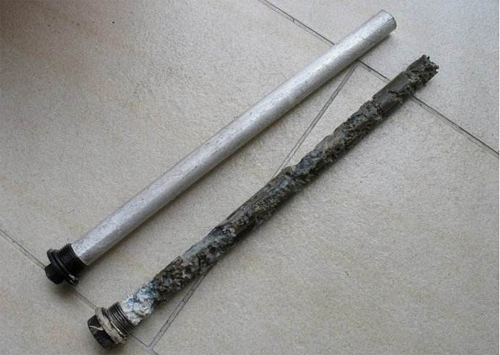

　　2.镁棒：

　　主要作用在于保护电热水器中的电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。由于镁棒的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。

　　关于电热水器的内部结构及其工作原理就分享到这里了，大家现在对电热水器是不是有了进一步了解呢?在电热水器出现一些小故障时，就可以自行先检查了，当然若对电热水器了解更深的话，也不会担心被热水器维修师傅忽悠了。
